TYPE-C全面知識-了解TYPE-C接口的定義（上篇）！

隨著TYPE-C接口的火爆，手機廠家紛紛推出TYPE-C接口的手機，如小米、樂視、魅族、華為、等等的系列手機...現在的TYPE-C產品異常火爆起來，很多人不知道TYPE-C接口到底是什么？和普通的接口有什么不一樣？TYPE-C定義是什么？   別著急下面就有我們德立華電子科技的工程師為大家詳細的講解一下到底什么是TYPE-C接口

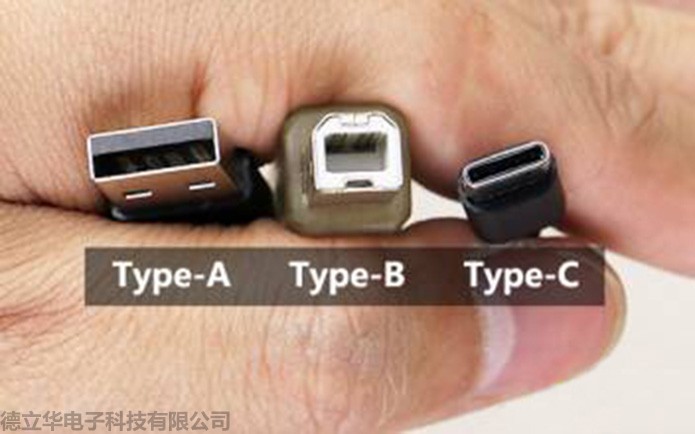

USB TYPE-C，是兩個詞，首先是USB，說明它是由USB-IF組織發布的接口標準。其次是TYPE-C，C是接口物理形式的版本號，相對于TYPE-A,TYPE-B而言的升級版。正如USB3.1是相對于USB2.0,USB1.0的升級版一樣，只不過，1,2,3 阿拉伯?dāng)?shù)字的版本號，是相對于接口數據傳輸協議而言，版本越高數據傳輸速度越快。

A,B,C 則是相對于接口的物理形式進行的規定。過去的10多年里，A口是普通消費者用的最多的，即普通電腦上那個USB口，稱為A口母座，對應的插頭，稱為A口公頭，A口主要的作用是作為數據及電源的下行端口，即擁有A口母座的設備，在電源上來說，屬于供電設備(TYPE-C中稱為SRC即SOURCE)，在數據傳輸上來說，屬于HOST(TYPE-C中稱為DFP即DownStream Face port)。

B口，則反過來，屬于用電方(TYPE-C中的 SNK即SINK)，數據傳輸上屬于Slaver（TYPE-C中的UFP即UPStream Face port）。最開始發布的B口，是方型的，做工業類應用比較多，因?yàn)轶w積大，又先后發布了Mini USB 和 Micro USB，其中的Micro USB形式的B口，成為了現在安卓手機的標配。而USB-IF推出C口的目的，則是把A口和B口合并起來，讓一個口，既可以擔當HOST，又可以擔當SLAVER。


TYPE-C帶來的變化包括：

第一、電能傳輸功能差異。USB Typc-C的特點在于，所有支持TYPE-C接口標準的設備都可以通過接口規范中的CC引腳的電平來向連接的另一方宣稱自己占用VBUS的意愿，較強意愿的一方最終向VBUS輸出電壓和電流，另一方則接受VBUS總線的供電。為了能夠更方面的使用這個總線定義。Type-C接口芯片(例如LDR6013)，一般把從電源特性上把設備分為五種角色：SRC,TRY.SRC,DRP,TRY.SNK,SNK，這五種角色占用VBUS總線的意愿依次遞減。其中SRC相當于適配器，會持續想要向VBUS輸出電壓，TRY.SRC相當于移動電源，只有當遇上適配器時，才放棄輸出VBUS，DRP相當于筆記本電腦，可以接受適配器提供的電能進行充電，也可以輸出電能給手機充電。TRY.SNK相當于手機，正常情況下，期待對方給自己供電，但是遇上比自己還弱的設備，例如U盤時，也勉為其難的向?qū)Ψ捷敵觯?SNK是不對外輸出電能的，一般為弱電池設備，或者無電池設備，例如u盤，鼠標，藍牙耳機。這個就是所謂的CC LOGIC。在CC LOGIC中，最難做的是移動電源。因?yàn)橛脩粢笠苿?dòng)電源要給一切能夠接受充電的設備進行充電，包括筆記本電腦。而市場上有部分筆記本電腦的CC邏輯是TRY.SRC,例如Chromebook,華為的Matebook等。于是，就出現了市面上部分移動電源無法充筆記本電腦的問題，經常出現筆記本電腦反過來往移動電源充電。CE-LINK的工程師在移動電源設計階段就遇到了這個問題，并為之困擾。后來找到了一顆LDR6013，終于解決了這個問題。并讓CE-LINK搭載LDR6013的TYPE-C移動電源，成為市面上首個批量生產，并得到國際客戶認可的TYPE-C移動電源產品。

第二、數據傳輸功能差異。傳統的USB接口，一般內部只有一個業務處理單元，例如USB3.0處理芯片，USB2.0處理芯片等。而TYPE-C接口，允許最多三組業務處理單元，可以通過對模擬開關的控制，同時支持兩組數據傳輸業務(一組USB3.0,一組USB2.0)加一組HDMI信號傳輸業務?；蛘呤侨M的任意組合。所以，一個TYPEC接口，最多可以支持三組傳輸加一組供電，共4種功能。

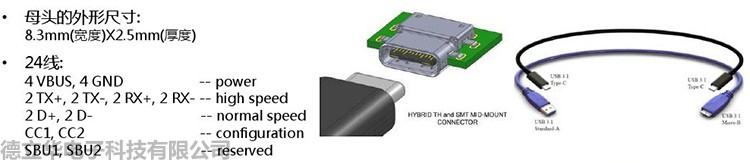

第三、電能及數據傳輸性能差異。USB TYPE-C支持正反插，由于正反兩面一共具有四組電源和地，在功率支持上有了大幅度的提升，最高支持20V，5A 100瓦傳輸能力。將帶來傳統用電器供電的革命。同時還兼具有公頭和母座兩層完整的金屬保護殼EMC防護，令傳輸速度可以上升到最高40G。

除了在手持設備接口上的一統天下之外，未來的家庭供電系統中，TypeC將占據重要地位，隨著低功耗技術的普及，家用電器中，除了冰箱、空調、洗衣機、干發器之外，其他用電器都可以使用USB TPYE-C供電，既方便又安全，從而，直流入戶供電方式不再是紙上談兵。如果想了解TYPE-C口的詳細定義，可以點擊《TYPE-C全面知識-了解TYPE-C接口的定義（下篇）》
