德立華突破行業-現場DIY移動電源！

移動電源目前已成為很多消費者的囊中之物，出外旅行，或者商務出行，都會隨手?jǐn)y帶一個移動電源，就再也不要擔心手機沒有電，，節假日游玩，，在車上的寂寞時光總需要來打發，因此移動電源必將起著重要的續航作用。今天“深圳德立華電子科技有限公司”突破行業極限，工程團隊現場DIY移動電源，讓我們一起來了解移動電源是如何生產的。

移動電源主要由電芯、移動電源PCBA板，外殼以及一些輔料組成，今天進行DIY移動電源的活動，我們采用了最常見的18650電芯。由于考慮此款產品不做市場流通，僅限于DIY現場使用，我們選擇了2支國產2200mAh的18650電芯，但是為了給大家展示，也拍了一組三星2600mAh的18650電芯，給大家展示。

第一步：把電芯進行配對，點焊，串聯

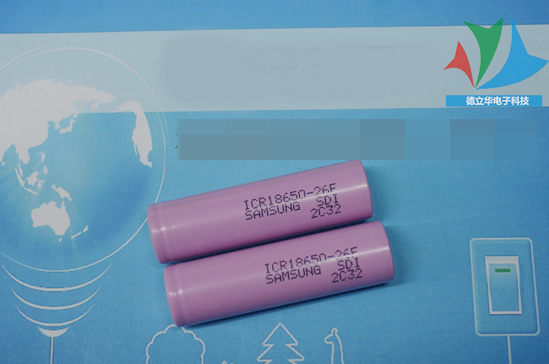

三星18650電芯，26F，表示2600mAh，ICR18650表示規格，SAMSUNG表示是三星的電芯。三星電芯成本在行業里的價格成本較高，考慮到本次DIY移動電源只是展示之用，故沒有用此電芯來進行實行操作，而采用下面的兩顆A品國產電芯做為演示。

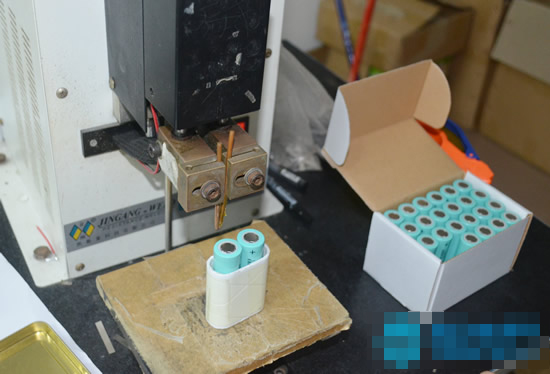

在組裝時，我們先要把兩節電芯用一個塑膠圈穩固住，旁邊的機器是點焊機，要把兩個鎳片焊接在上面。由于使用兩個組合的，必須要把每個電芯的正極和負極各自并聯起來。

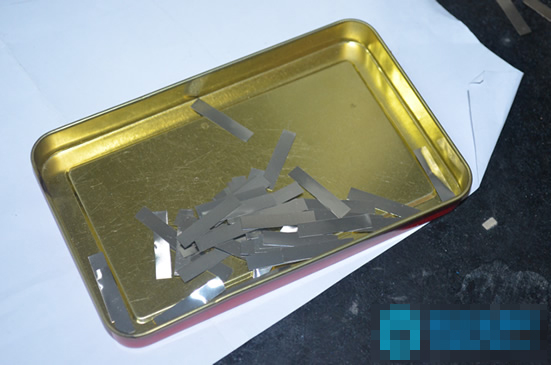

這個是鎳片，用來把拼組的移動電源相同及進行連接，組成一對。

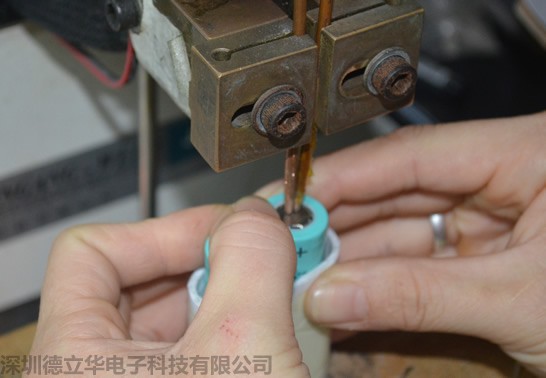

利用點焊機就把每個移動電源的負極聯起來了。

第二步：組裝PCBA版以及電芯。

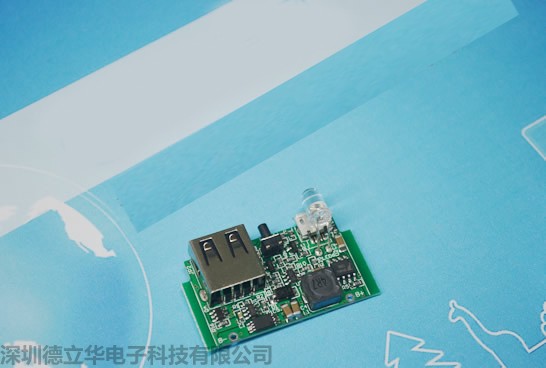

這是我們?yōu)榱伺浜习鍤ぃ覀兲暨x了這樣的一個公模的移動電源電路板。移動電源電路板起的作用主要是升壓和降壓，以及恒流，防過充，過流功能，從而保護電芯的作用。這款移動電源板子從做工上，屬于中等偏上水平。

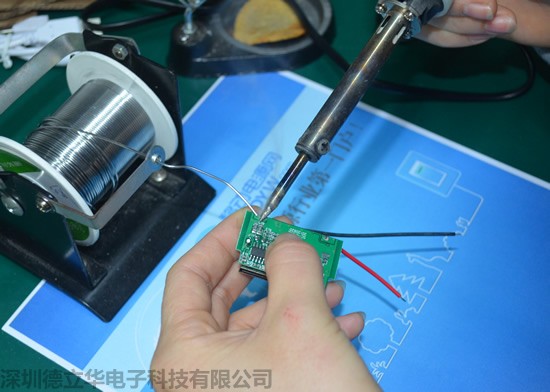

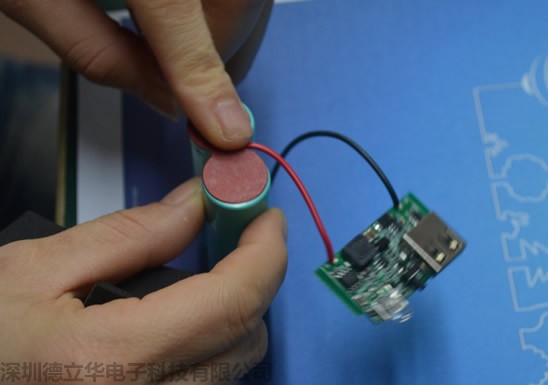

然后我們進行錫焊，紅線是用來聯接電芯的正極，黑色用來聯接電芯的負極。

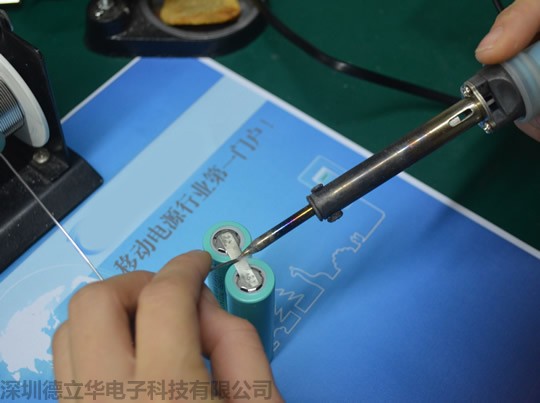

正在焊接電芯的正極方面，18650的正極有一個象帽子一樣的鋼殼，并且有通氣孔，這種設計是為了防爆而設計的。有興趣的朋友可以去仔細了解關于18650電芯的詳細構造。

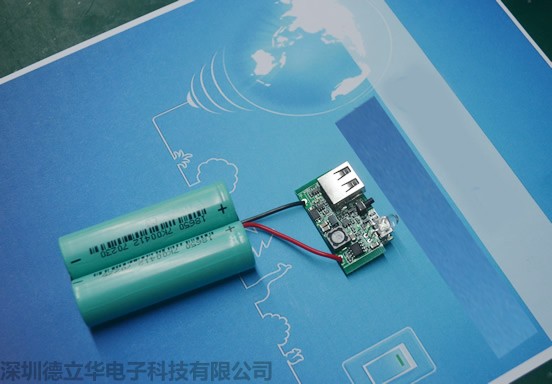

焊接完成以后，這就是移動電源的電芯 PCBA板部份，也就是移動電源的核心部份形成了。

紅色的部份是一個墊片，主要作用是絕緣作用，是避免移動電源在可能不可預測的環境中發生短路現象，比如使用金屬外殼時。另外也可以起來一個防滑動作用。正負極都要貼上。

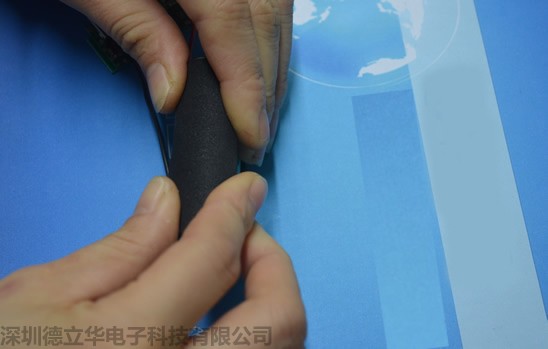

電芯的機身部份，還要包裹一層黑色泡棉。這主要是用來防止移動電源機殼內會滾動和防震作用。所以移動電源在適度的震蕩是沒有關系的，但是如果從很高的地方摔落，那就要看運氣了?？赡軙さ艉附泳€。


第三步：安裝板殼

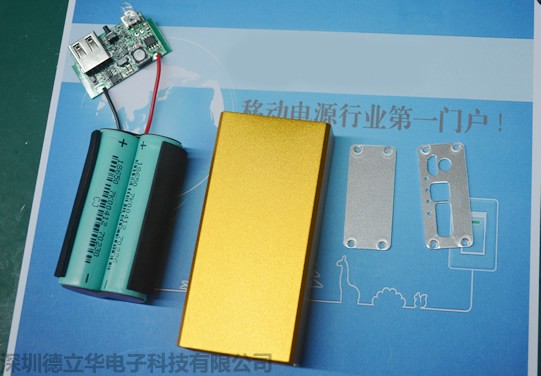

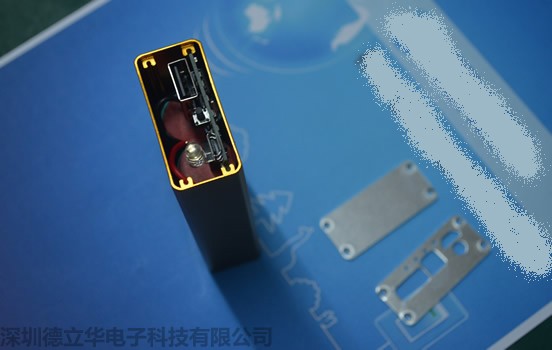

我們挑選了一款公模金屬外殼，還有兩塊墊片，稍后再來說他的作用。

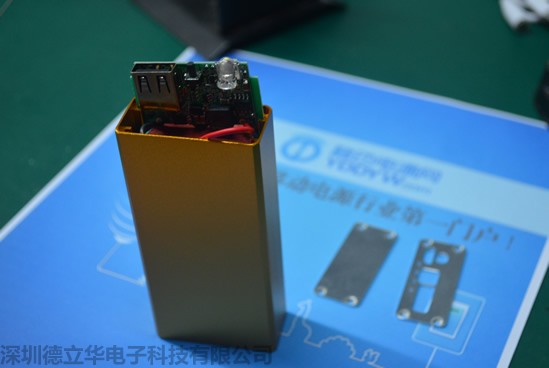

我們把電芯、移動電源線路板塞進機殼內。

這是完全塞進到機殼之內的樣子，看到上面的紅色墊片沒有，這個時候就明白了，為什么移動電源的正負極一定要貼上這個紅色的絕緣片了。就是為了防止短路。

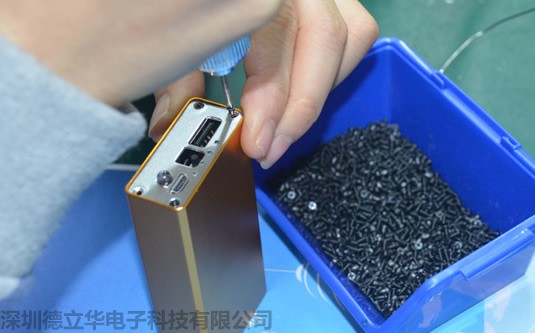

我們把其中的一片放在上面，這就是外表，在后打上螺絲。

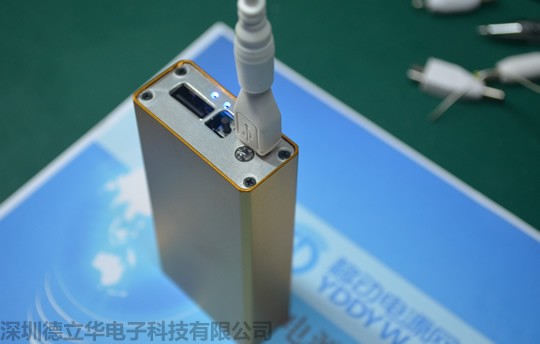

然后我們先來做一簡單的測試?？纯茨懿荒艹潆?，這個是采用micro-B接口，接上去以后，電源LED燈亮，表示成功。

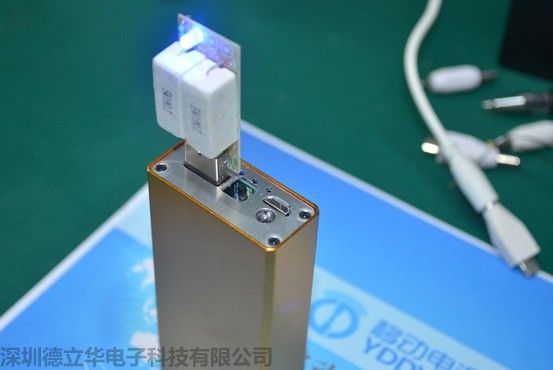

這個是用來測試放電，上面的這個東西是一個兩個電阻組成的，插上去以后，電阻測試燈亮，表示放電成功。

第四步：封裝也就是說，之前的還都可以進行反操作，只要把螺絲重新擰開就成。但是下面這一步執行以后，再進行反操作就要破壞移動電源的某個部份零件了。如果使用超聲波壓制的，得是另外的場地進行，本次DIY暫沒有做此類封裝形式。

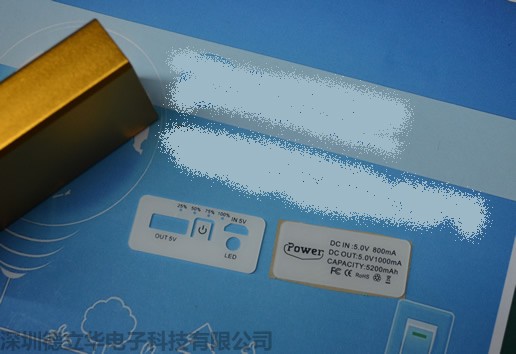

這兩塊小片，是透明塑膠的，不同的移動電源可能用的并不一樣，一個是用來封裝開關、電量指示的。另一個是移動電源的一些參數值。

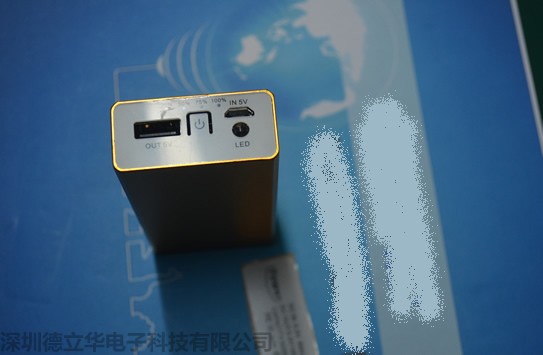

封裝后正移動電源機身頂端。

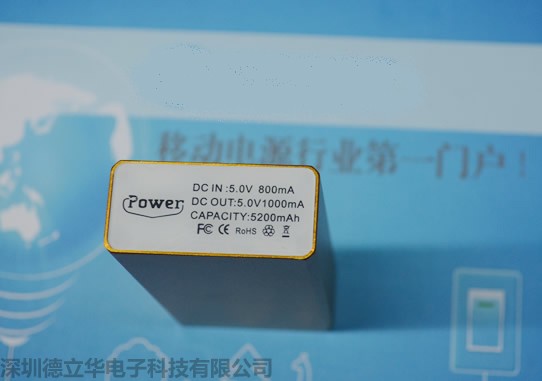

封裝后移動電源底部。
至此移動電源全部DIY組裝完成。移動電源的組裝方法，均和此大同小異。

第五步：測試移動電源性能
為了測試此款移動電源的DIY性能如何？我們一起來看看相關的數據。

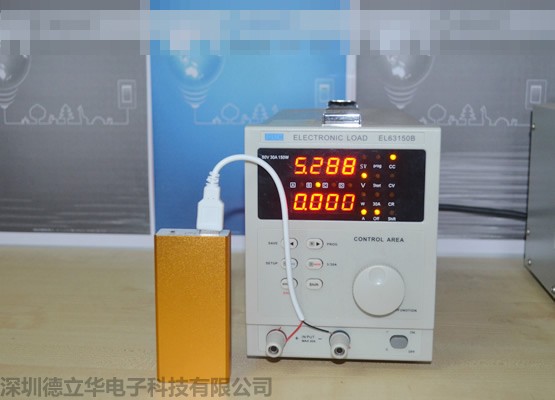

空載電壓是5.288V

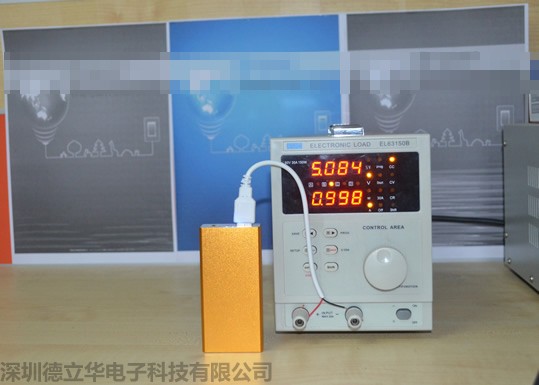

按照標稱的5V/1000mA的標準進行放電，放電電壓和電流數據為：5.084V/998mA。從此數據來看，這款移動電源還是非常不錯的。
好了本文也到此結束，結合這篇文章大家是不是手癢了，想自己手動制作一個？ 那就趕快DIY起來。如果你想了解更多的移動電源板子的新聞以及技術你可以關注我們。
